高線性電流互感器磁芯（SYH3LN）

DSC_0345

DSC_0055





產品描述

　　1、性能特點：

　　• 優良的磁芯導磁率恒定性，改善互感器的線性；

　　• 可調整磁導率范圍，適應不同額定電流大小；

　　• 良好的溫度穩定性；

　　• 體積小型化

　　2、應用領域：

　　• 電度表用高精度電流互感器

　　• 電力系統測量、控制用精密電流互感器

　　3、材料基本參數

	Fe基納米晶
飽和磁感應強度Bs（T）	≥1.20
居里溫度（℃）	570
飽和磁致伸縮系數（×10^-6）	<2
初始導磁率µ₀	≥100000

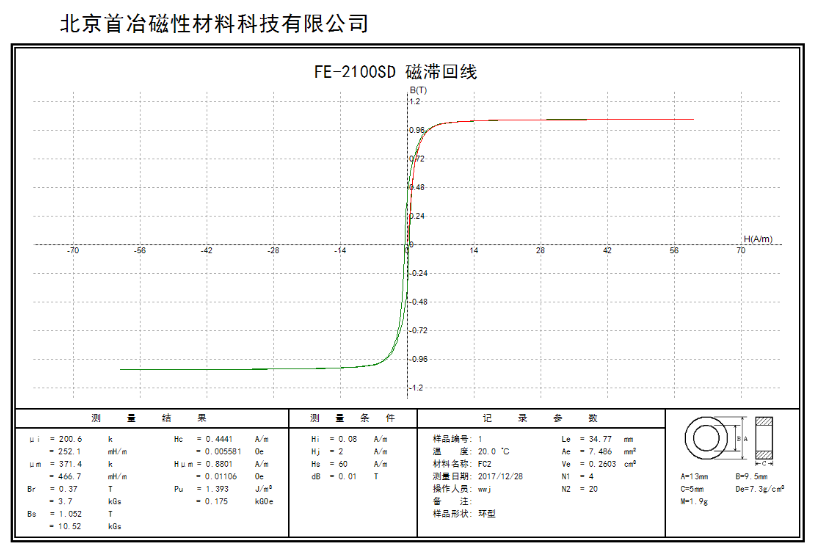

　　4、特性曲線

　　具體案例：

　　磁芯尺寸：9.5/13*5

　　互感器參數：5A/2.5mA 20Ω

5%電流點		20%電流點		100%電流點		120%電流點		5%與120%角差差值
比差（%）	角差（’）	比差（%）	角差（’）	比差（%）	角差（’）	比差（%）	角差（’）	5%與120%角差差值
0.000	6.58	0.000	6.15	-0.008	5.24	-0.010	4.97	1.61
0.000	7.03	0.000	6.65	-0.010	5.5	-0.012	5.38	1.65
0.000	6.35	0.000	5.87	-0.006	4.95	-0.008	4.81	1.54
0.003	6.36	0.001	5.97	-0.006	5.02	-0.008	4.78	1.58

　　6、常用產品規格

產品牌號	磁芯尺寸內徑×外徑×高度	外形尺寸內徑×外徑×高度	有效截面積(cm²)	磁路長度	備注
SYH3LN 131005C	9.5×13×5	8.2×13.6×6.8	0.068	3.53	護盒
SYH3LN 131010C	9.6×13.2×10	8.2×15.3×12.0	0.14	3.58	護盒
SYH3LN 181305C	13×17.8×5	11.5×19.8×6.5	0.093	4.83	護盒
SYH3LN 221310C	13.2×21.5×10	11.4×24.3×12.8	0.32	5.45	護盒
SYH3LN 191407C	14×19×6.5	12.0×22.4×9.0	0.12	5.2	護盒
SYH3LN 191408C	14×19×8	12.0×22.8×10.2	0.15	5.2	護盒
SYH3LN 201410C	14×20×10	12.0×22.8×12.0	0.23	5.3	護盒
SYH3LN 211510C	15×21×10	12.7×23.7×12.6	0.23	5.7	護盒
SYH3LN 211610C	16×21×10	13.4×23.8×12.3	0.19	5.8	護盒
SYH3LN 231608C	16×23×8	14.0×24.9×10.9	0.21	6.1	護盒
SYH3LN 261610C	16×26×10	14.0×28.5×12.8	0.38	6.6	護盒
